Merhaba; bu makalede araçlar için piyasada bulunan FOLLOW ME LİGHT (Far Karşılama) devresinden bahsedeceğim. Bu devre piyasada çok uçuk rakamlara satılmış olsa da sizler için bu devreyi esinlenerek kurdum ve aynı zamanda PCB baskını çıkarttım ve sizlere sunuyorum.
Bu Follow me devresi genelde aracın farlarına bağlantı yapılır. Ancak far harici sis ve park lambalarınında yanmasını istiyorsanız yukarıda ki resimlerde görmüş olduğunuz şekil doğrultusunda 1N5822 diyot kullanarak hem çıkışı güçlendirmiş olursunuz hemde daha çok lamba bağlamış olursunuz...
Devre yine her zaman ki gibi basit bileşenlerden oluşmaktadır. Devre üzerinde kullanılan elemanlar ve devrenin çalışma prensibi aşağıdadır....
Bu Devre Nasıl Çalışıyor...
Aracınızı karanlık bir park alanına çektiğinizde araçtan dışarıya çıkıp kapıları kilitlediğiniz zaman belirlemiş olduğunuz zaman aralığında aracın farları yanık kalıp araçtan uzaklaşana kadar sizlere karanlık park alanında aydınlatma yaparak yardım sağlayacaktır. Sonrasında tekrardan karanlık alana park ettiğiniz aracı almaya gittiğinizde aracın kapılarını kumanda üzerinde açma işlemi yaptığınızda yine karanlık ortamı aydınlatarak sizlere eşlik edecektir.
Bağlamış olduğunuz bu modül, isterseniz fara isterseniz sislere veya isterseniz de park lambalarına bağlantısı sağlanabilir. Devre üzerindeki pot sayesinde kaç saniye boyunca farlar veya aydınlatmalar açık kalacak bunun süresini ayarlamış olacaksınız...
Devre üzerindeki bileşenleri tamamladıktan sonra; aracınızdan almanız gereken bir kaç kablo bağlantısı bulunmaktadır. Bu bağlantılar ise şu şekildedir...
Devrenin sol tarafında görmüş olduğunuz gibi (-.+,T,T,G,C,K) ibareleri bulunmaktadır.
- (-) Bağlantı yerine aracınızın aküsünün eksi kutup başından bir kablo çekerek modülün (-) kısmına bağlantı kurmanız gerekmektedir.
- (+) Bağlantı yerine aracınızın aküsünün artı kutup başından bir kablo çekerek modülün (+) kısmına bağlantı kurmanız gerekmektedir.
- Aracın kapı kilidinde açma bilgisi tetikleme olarak kilit soketi üzerinden modülün (T) kısmına tetik vermeniz gerekmektedir.
- Aracın kapı kilidinde kapatma bilgisi tetikleme olarak kilit soketi üzerinden modülün (T) kısmına tetik vermeniz gerekmektedir.
- Normal şartlarda sadece fara bağlantı sağlanır, fakat sizin isteğinize göre 1N5822 diyot kullanarak 3 adet çıkış alabilirsiniz.
- Aracın far kolunda artı (+) var ise giriş artı bağlayınız, Aracın far kolunda artı (-) var ise giriş eksi bağlayınız.
- Aracın kontak mekanizmasını çevirdiğinizde gelen artı (+) çıkışını KONTAK kısmına bağlayınız.
- Cihazı sadece FOLLOW ME olarak kullanmak isterseniz kontak artısına (+) güç vermeyin ve LDR sensörünün bağlantısınıda yapmayınız.
- Modülü sadece otomatik far olarak kullanmak istiyorsanız (T,T) bağlantı kısmına birşey bağlamanıza gerek yok, bu sebepten dolayı otomatik far olarak çalışacaktır.
- Son olarak bu modül gündüz çalışırken ve otomatik far aktif iken follow me özelliği çalışmaz ve akünüzün ömründen yemez aynı zamanda enerji tasarrufu sağlamış olur.
 |
| FAR PARK SİS ÇIKIŞI ARTI (+) |
 |

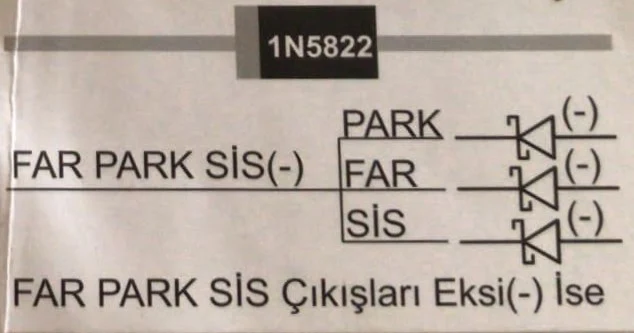

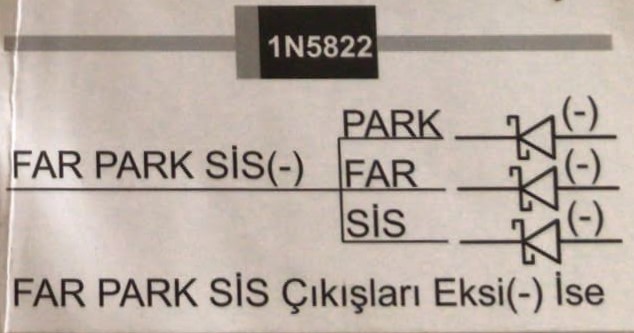

| FAR PARK SİS ÇIKIŞI (-) |
Bu Follow me devresi genelde aracın farlarına bağlantı yapılır. Ancak far harici sis ve park lambalarınında yanmasını istiyorsanız yukarıda ki resimlerde görmüş olduğunuz şekil doğrultusunda 1N5822 diyot kullanarak hem çıkışı güçlendirmiş olursunuz hemde daha çok lamba bağlamış olursunuz...
Tüm bu devreyi kurabilmeniz için aşağıya devrenin PCB baskı dosyasını bırakıyorum. Sizlerde bu dosyayı kendinize göre düzenleyip tasarımını yapıp aracınıza montaj işlemini sağlayabilirsiniz...
